  Stereodecoder für SABA 12 (7-polig)

Dieser 7-poliger Stereodecoder ist entwickelt für Stereoröhrenradios von SABA, die eine 7-polige Fassung für Anschluß eines Stereodecoders 12 (sehr schwer erhältliche Fisher MPX 75) besitzen.

Dazu gehört vor allem der Saba Freiburg Studio (nicht der Studio A, der für einen 9-poligen Stereodecoder ausgelegt war). Desweiteren kann dieser Stereodecoder in Saba Freudenstadt 12 und Freiburg 12 eingesetzt werden, wenn eine 7-polige Röhrenfassung in die Platine eingelötet wird. Die Bilder unten sollen einzelne Vorgänge klar machen.

Der Stereodecoder wird einfach in die dafür vorgesehene Röhrenfassung eingesteckt. Aufgrund der kleinen Abmessungen benötigen die Stereodecoder keine weitere Befestigung. Basierend auf einem sehr hochwertigen PLL Baustein, hat der Decoder hervorragende technische Daten. Die Stereosendungen werden automatisch erkannt.


Stereodecoder, eingebaut in SABA Freiburg Studio:



Beispiel: Einbau des Stereodecoders in Saba Freudenstadt 12:
Auf der -platine sind die Bohrungen für eine 7-polige Röhrenfassung vorgesehen. Die vorhandene 7-polige Fassung ist für Service vorgesehen und nicht für einen Stereodecoder!

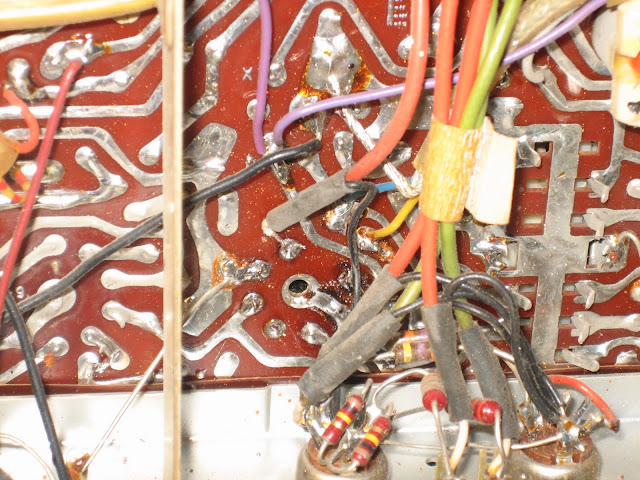

Sicht von unten: ünter dem Platz für die Fassing ist freiverdrahtet ein Deemphasis Glied realisiert (ein Kondensator und ein Widerstand). Diese Bauteile sollen entfernt werden. Die Brücke zwischen Pins 1 und 9 soll selbstverständlich auch entfernt werden. Auf den Bildern ist die bereits entfernt.

Nach dem Entfernen des Deemphasisgliedes werden die Bohrungen mit einem Lötkolben und eventuell einer Entlötpumpe frei gemacht:

So sieht es dann von oben aus:

Wenn die Röhrenfassung dickere Lötpins hat, können die Bohrungen vorsichtig von oben auf 1,5 oder sogar 2 mm. aufgebohrt werden:

Jetzt kann die Röhrenfassung (Printausführung) in die Bohrungen eingesetzt werden:

Und verlötet:

So sieht es dann von oben (die schwarze Fassung ist die für den Stereodecoder) aus:

Der Stereodecoder kann nun eingesteckt werden:


Der Stereodecoder im Einsatz (Saba Freudenstadt 12):


Eine gute Alternative zu dem extrtem seltenen und teueren Fisher MPX-75 Multiplexadapter!
